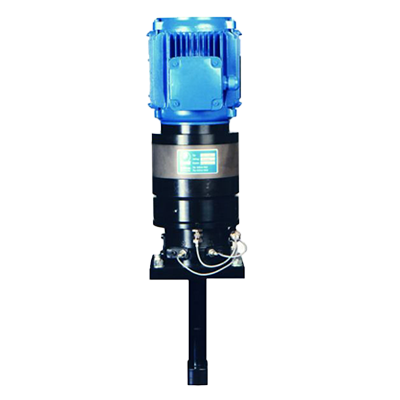

Elektromechanisches
Drehspannelement

ED

  • für Pressen ab mittlerer Größe
  • zur Oberwerkzeugspannung
  • für Werkzeuge oder Adapterplatten mit gleichen Abmessungen und U-Aussparungen
  • stationärer Anbau auf dem Stößelrand

Funktionsweise

  • Ein Elektromotor mit Getriebe erzeugt die Spannkraft.
  • Der Zuganker wird während der Spann- bzw. Lösebewegung um 90° gedreht.

Beschreibung

Ein Elektromotor versetzt über ein Getriebe eine Spindel in Rotation. Dadurch wird eine Mutter und der hiermit verbundene Zuganker auf bzw. abwärts bewegt.

Die Drehbewegung des Zugankers erfolgt durch ein Reibelement. Energie wird nur während des Spann- und Lösevorgangs benötigt.

Das Element ist mechanisch selbsthemmend. Die Spannkraft wird permanent überwacht.

  • mechanische Selbsthemmung
  • elektrische Überwachung aller Funktionen
  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • permanente Spannkraftüberwachung

  • Endschalter / Kabel
  • Steckverbinder

Technische Daten

Typ ED 60 ED 120 ED 240
Spannkraft [kN] 60 120 240
max. Belastungskraft [kN] 1) 100 200 400
zulässige Spannmaßtoleranz [mm] +/- 7
Hub [mm] 18
Spanngeschwindigkeit [mm/s] 3
Motor: Art
Betriebsspannung		 Drehstrom
400 V 50 HZ
Motorleistung [kW] 0,55 0,75 1,5
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 • drei induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• steckbar (M8x1)
• Zuganker in Spannstellung S5
• Permanente Abfrage der Spannkraft S6
• Zuganker in Lösestellung S7
max. Betriebstemperatur [°C] 70
Gewicht [kg] 33 36 45



1) “Bei höherer Belastung können mechanische Schäden auftreten.”
Die Befestigung erfolgt durch vier Schrauben M12, DIN 912 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
