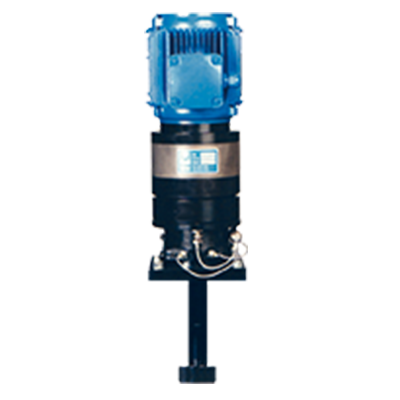

Elektromechanisches
Dreh-Hubspannelement

EDH

  • für Pressen ab mittlerer Größe
  • zur Ober-, Unter-, und Innenwerkzeugspannung bei mehrfachwirken den Pressen
  • für Werkzeuge oder Adapterplatten mit gleichen Abmessungen und integrierten Schlossplatten oder U-Aussparungen
  • stationärer Anbau auf dem Stößelrand, im Stößel- oder im Maschinentisch

Funktionsweise

  • Ein Elektromotor mit Getriebe erzeugt die Aus- und Einfahrbewegung sowie die Spannkraft.
  • Der Zuganker wird während der Spann- bzw. Lösebewegung um 90° gedreht.

Beschreibung

Ein Elektromotor versetzt über ein Getriebe eine Spindel in Rotation. Dadurch wird eine Mutter und der hiermit verbundene Zuganker auf- bzw. abwärts bewegt.

Zum Ende der Ausfahrbewegung des Zugankers wird dieser mechanisch entriegelt und gedreht. Energie wird nur während des Spann- und Lösevorgangs benötigt.

Das Element ist mechanisch selbsthemmend. Die Spannkraft wird permanent überwacht.

  • mechanische Selbsthemmung
  • elektrische Überwachung aller Funktionen
  • vollautomatischer Betrieb
  • große, zulässige Spannmaßtoleranz
  • permanente Spannkraftüberwachung

  • Endschalter / Kabel
  • Steckverbinder

Technische Daten

Typ EDH 60 EDH 120 EDH 240
Spannkraft [kN] 60 120 240
max. Belastungskraft [kN] 1) 100 200 400
zulässige Spannmaßtoleranz [mm] +/- 7
Hub [mm] 97 108 137
Spanngeschwindigkeit [mm/s] 3
Motor: Art
Betriebsspannung		 Drehstrom
400 V 50 HZ
Motorleistung [kW] 0,55 0,75 1,5
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 • vier induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• steckbar (M8x1)
• Zuganker eingefahren S3
• Zuganker in Spannstellung S5
• Permanente Abfrage der Spannkraft S6
• Zuganker in Lösestellung S7
max. Betriebstemperatur [°C] 70
Gewicht [kg] 36 40 50



1) “Bei höherer Belastung können mechanische Schäden auftreten.”
Die Befestigung erfolgt durch vier Schrauben M12, DIN 912 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
