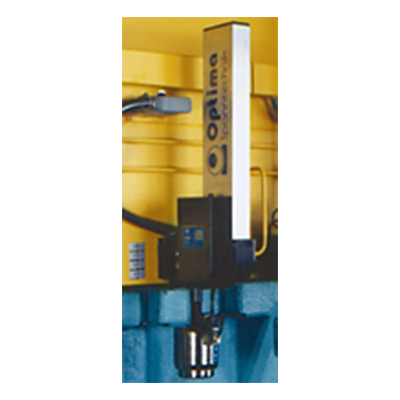

Flexible
Verschiebeeinheit
EVK mit HKZ
- für mittlere und große Pressen
- für unterschiedliche Werkzeuggrößen
- zur Oberwerkzeugspannung
- für Werkzeuge mit U-Aussparung
- für Nachrüstungen geeignet
Funktionsweise
- Die elektrische Verschiebeeinheit bewegt den Hohlkolbenzylinder entlang der T-Nut.
- Ein einfachwirkender Hydraulikzylinder erzeugt die Spannkraft.
- Das Lösen des Hydraulikzylinders erfolgt bei abgeschaltetem Betriebsdruck durch Federkraft.
Beschreibung
Die elektrische Verschiebeeinheit positioniert den Hohlkolbenzylinder mittels Kette. Um die Spannkraft aufzubringen, wird der Hohlkolbenzylinder mit Hydraulikdruck beaufschlagt. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).
Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, sodass diese Spannelemente in der Parkposition bleiben und dort auch spannen.
- Spannen bei flexiblen Werkzeuggrößen
- große Spannmaßtoleranz
- kurze Spannzeiten
- Verschiebewege bis 1000 mm möglich
- Spannen auch in Parkposition
- elektrische Überwachung aller wichtigen Funktionen
- hoher Automatisierungsgrad
- zentrale Bedienung
- entsperrbare Rückschlagventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
- Endschalter / Kabel
- Steckverbinder
Technische Daten
| Verschiebeeinheit | EVK | ||
| Motor: Art Betriebsspannung |
Gleichstrom 24V |
alternativ | Drehstrom 400V 50 HZ |
| Motorleistung [W] | 8 | 90 | |
| Verschiebungsgeschwindigkeit [mm/s] | 150 | 145 | |
| Endschalter: Art Betriebsspannung Bezeichnung |
• induktive Näherungsschalter • PNP-Schließer; 10-30 V DC • Spannelement in Parkposition S1 • Spannelement am Werkzeug S2 • Ende des Verschiebeweges (optional) S5 |
||
| Steckverbindung | Han® 25 D Han® 6 E (zusätzlich bei Drehstromantrieb) |
||
| Spannelement | HKZ 104 |
| Spannkraft [kN] / bei Betriebsdruck | 104 / 400 |
| max. Belastungskraft [kN] 1) | 130 |
| max. Betriebsdruck [bar] | 400 |
| zulässige Spannmaßtoleranz [mm] | +/- 4 |
| Hub [mm] | 12 |
| Ölvolumen: Spannen [cm 3] | 31 |
| max. Betriebstemperatur [°C] | 70 |
| Gewicht [kg] | 16 |
1) “Bei höherer Belastung können mechanische Schäden auftreten.”
Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8 und zwei Spannstiften (DIN 1481) Ø8x20. (nicht im Lieferumfang enthalten)
