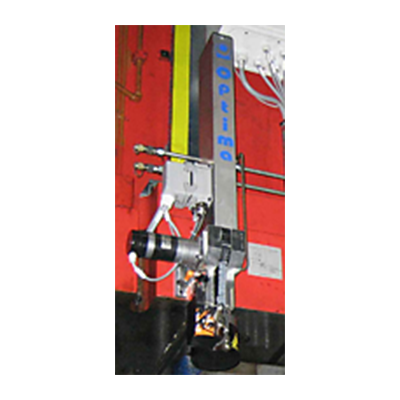

Flexible
Verschiebeeinheit

EVK mit MHKZ

  • für mittlere und große Pressen
  • für unterschiedliche Werkzeuggrößen und Spannmaße
  • zur Oberwerkzeugspannung
  • für Werkzeuge mit U-Aussparung
  • für Nachrüstungen geeignet
  • für Betriebsdrücke bis 120 bar

Funktionsweise

  • Die elektrische Verschiebeeinheit bewegt den selbsthemmenden Hohlkolbenzylinder entlang der T-Nut.
  • Ein doppeltwirkender Hydraulikzylinder erzeugt die Spannkraft mittels Keilmechanismus.

Beschreibung

Die elektrische Verschiebeeinheit positioniert den mechanisch selbsthemmenden Hydraulikzylinder mittels Kette. Die Spannkraft wird hydraulisch über einen Keilmechanismus erzeugt. Das Spannelement ist mechanisch selbsthemmend.

Der Hydraulikdruck ist nur während des Spann- oder Lösevorgangs erforderlich und mittels Druckschalter am Hydraulikaggregat zu überwachen. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, so dass diese Spannelemente in der Parkposition verweilen und dort auch spannen.

  • Spannen bei flexiblen Werkzeuggrößen
  • kurze Spann- und Lösezeiten
  • mechanische Selbsthemmung
  • Verschiebewege bis 1000 mm möglich
  • Spannen auch in Parkposition
  • elektrische Überwachung aller wichtigen Funktionen
  • hoher Automatisierungsgrad
  • zentrale Bedienung

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Endschalter / Kabel
  • Steckverbinder

Technische Daten

Verschiebeeinheit EVK
Motor: Art
Betriebsspannung		 Gleichstrom
24V		 alternativ Drehstrom
400V 50 HZ
Motorleistung [W] 8   90
Verschiebungsgeschwindigkeit [mm/s] 150   145
Endschalter: Art
Betriebsspannung
Bezeichnung		 • induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• Spannelement in Parkposition S1
• Spannelement am Werkzeug S2
• Ende des Verschiebeweges (optional) S5
Steckverbindung Han® 25 D
Han® 6 E (zusätzlich bei Drehstromantrieb)



Spannelement MHKZ 100
Spannkraft [kN] / bei Betriebsdruck 100 / 80
max. Belastungskraft [kN] 1) 125
zulässige Spannmaßtoleranz [mm] +/- 2
Hub [mm] 7
Spanndruck / Lösedruck [bar] 80 / 120
Ölvolumen: Spannen [cm3] 260 / 260
max. Betriebstemperatur [°C] 70
Gewicht [kg] 20



1) “Bei höherer Belastung können mechanische Schäden auftreten.“ Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8. (nicht im Lieferumfang enthalten)
