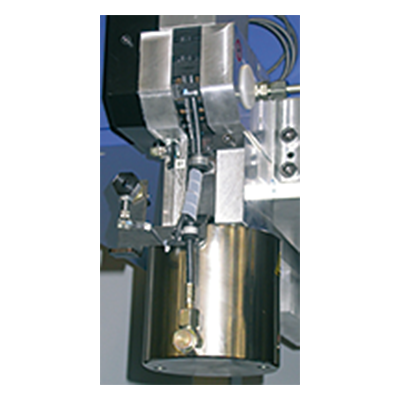

Flexible
Verschiebeeinheit

EVK mit ZSF

  • für mittlere und große Pressen
  • für unterschiedliche Werkzeuggrößen
  • zur Oberwerkzeugspannung
  • für Werkzeuge mit U-Aussparung und normierten Spannmaßen
  • für Nachrüstungen geeignet

Funktionsweise

  • Die elektrische Verschiebeeinheit bewegt das Federspannelement entlang der T-Nut.
  • Ein einfachwirkender Federspannzylinder erzeugt die Spannkraft.
  • Das Lösen des Federspannelementes erfolgt hydraulisch.

Beschreibung

Die elektrische Verschiebeeinheit positioniert das Federspannelement mittels Kette.Zum Spannen wird das Spannelement druckfreigeschaltet, sodass die Federn die Spannkraft aufbringen. Zum Lösen bzw. Verschieben der Spannelemente muss jeweils der Hydraulikdruck aufgebracht werden.

Eine Drucküberwachung mittels Druckschalter am Hydraulik aggregat ist notwendig. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten geschaltetwerden, sodass diese Spannelemente in der Parkposition verweilen und dort auch spannen.

  • Spannen bei flexiblen Werkzeuggrößen
  • kurze Spannzeiten
  • Die Spannkraft wird mechanisch durch Federn erzeugt.
  • Verschiebewege bis 1000 mm möglich
  • Spannen auch in Parkposition
  • elektrische Überwachung aller wichtigen Funktionen
  • hoher Automatisierungsgrad
  • zentrale Bedienung

  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Endschalter / Kabel
  • Steckverbinder

Technische Daten

Verschiebeeinheit EVK
Motor: Art
Betriebsspannung		 Gleichstrom
24V		 alternativ Drehstrom
400V 50 HZ
Motorleistung [W] 8   90
Verschiebungsgeschwindigkeit [mm/s] 150   145
Endschalter: Art
Betriebsspannung
Bezeichnung		 • induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• Spannelement in Parkposition S1
• Spannelement am Werkzeug S2
• Ende des Verschiebeweges (optional) S5
Steckverbindung Han® 25 D
Han® 6 E (zusätzlich bei Drehstromantrieb)



Spannelement ZSF 100
Spannkraft [kN] / bei Betriebsdruck 100
max. Belastungskraft [kN] 1) 125
zulässige Spannmaßtoleranz [mm] +/- 0,5
Hub [mm] 5
Lösedruck / max. Lösedruck [bar] 300 / 320
Ölvolumen: Spannen [cm3] 20
max. Betriebstemperatur [°C] 70
Gewicht [kg] 26



1)“Bei höherer Belastung können mechanische Schädenauftreten.“ Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8 und zwei Spannstiften (DIN 1481) Ø8x20. (nicht im Lieferumfang enthalten)
