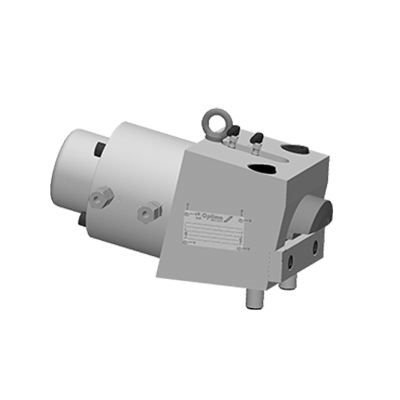

Hydraulisches Blockspannelement
HBSF
- für mittlere und große Pressen
- zur Schiebetischklemmung und Ober- sowie Unterwerkzeugspannung
- für Werkzeuge mit geraden Spannrändern
- stationäre Installation seitlich im Pressenständer, am Tisch oder auch am Stößel
Funktionsweise
- Ein hydraulisch doppeltwirkender Zylinder schiebt einen Keil auf den Spannrand des Werkzeuges.
- Die Spannkraft wird durch den Keilwinkel erzeugt.
- Die Haltekraft wird durch die Feder erzeugt.
- Das Lösen des Elementes erfolgt in umgekehrter Reihenfolge.
Beschreibung
Das hydraulisch betriebene Keilspannelement erzeugt mittels Keilmechanismus die erforderliche Spannkraft. Zur Sicherung der Spannkraft muß der Hydraulikdruck aufrecht erhalten bleiben (optionale Ausstattung mit entsperrbaren Rückschlagventilen). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Eine Feder hält den Spannkeil in Spannposition und bewirkt, dass das Eigengewicht des Werkzeuges auch bei Druckabfall gehalten wird.
In der Parkstellung ist der Spannkeil komplett in das Gehäuse eingezogen und somit vor Beschädigungen geschützt. Damit der Spannkeil auch während des Werkzeugwechsels in der Parkposition bleibt, ist der Betriebsdruck aufrecht zu erhalten oder ein entsperrbares Ventil in der Löseleitung zu integrieren. Die Überwachung von Park- und Spannposition ist durch Endschalter (optional) möglich.
- geringer Platzbedarf durch kompakte Abmessungen
- große Spannmaßtoleranz
- geringer Installationsaufwand
- zentrale Bedienung
- permanente Spannkraftüberwachung möglich (Drucküberwachung)
- Kontrolle der Spann- wie auch Löseposition möglich (optional)
- hohe mechanische Belastbarkeit
- Haltefunktion ohne Hydraulikdruck
- entsperrbare Rückschlagventile
- Stromregelventile
- Verschraubungen
- Hydraulikschläuche / Hydraulikzubehör
- Hydraulikaggregate
Technische Daten
| Typ | HBSF 10 |
|---|---|
| Spannkraft [kN] | 100 |
| max. Belastungskraft [kN] 1 ) | 150 |
| max. Haltekraft der Feder [kN] 1 ) | 8 |
| max. Betriebsdruck Spannen [bar] | 60 |
| Betriebsdruck Lösen [bar] | 120 |
| zulässige Spannmaßtoleranz [mm] | +/- 0,5 |
| Hub [mm] | 33 |
| Ölvolumen: Spannen / Lösen [cm3] | 200 / 176 |
| max. Ölvolumenstrom [l/min] 2 | 10-12 |
| Endschalter:Anzahl / Art (optional) Betriebsspannung Anschlussart Bezeichnung |
• zwei induktive Näherungsschalter • 10-30 V DC • steckbar (M8 x 1) • Spannkeil in Parkposition S1 • Spannkeil in Spannpostiion S2 |
| max. Betriebstemperatur [°C] | 70 |
| Gewicht [kg] | 31 |
1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder über Drosselrückschlagventile reduziert werden.
Die Befestigung erfolgt durch zwei Schrauben, DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
