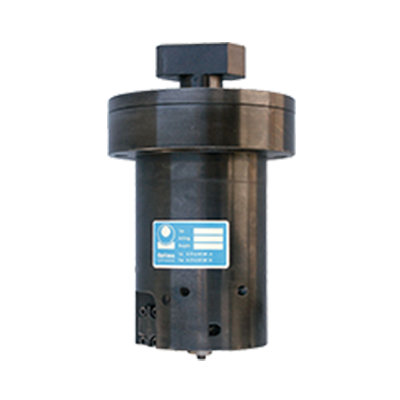

Hydraulischer Dreh-Hubspann­zylinder

HDHSZ

  • für mittlere und große Pressen
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit Schlossplatte, U-Aussparung oder T-Nut
  • stationärer Einbau in Pressenstößel und -tisch

Funktionsweise

Je ein doppelt wirkender Hydraulikzylinder erzeugt die Drehbewegung, sowie die Ausfahr- und Spannbewegung des Zugankers.

Beschreibung

Der Zuganker ist zunächst komplett im Gehäuse versenkt und wird während des Ausfahrens mit einem Drehmoment beaufschlagt. Die Drehbewegung des Zugankerkopfes wird durch eine Führungsplatte am Spannelement bzw. durch das Werkzeug (Schlossplatte) eingeschränkt. Sobald der Zugankerkopf nicht mehr geführt wird, dreht er in Spannstellung. Anschließend führt der Spannzylinder den Spannhub aus. Die Bewegungsfolge ist intern esteuert. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile).

Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Zum Lösen wird der Zuganker zunächst kraftfrei und dann in Löseposition gedreht. Anschließend fährt der Zuganker in die Parkposition im Gehäuse.

  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • einfache Funktionsüberwachung durch Näherungsschalter
    permanente Spannkraftüberwachung durch Drucküberwachung
  • geringer Installationsaufwand
  • nahezu wartungsfrei
  • hohe Spannkraft bei kleinsten Abmessungen
  • nur zwei Hydraulikanschlüsse erforderlich
  • manuelles Drehen möglich

  • entsperrbare Rückschlagventile
  • Stromregelventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Endschalter / Kabel

Technische Daten

Typ HDHSZ 100 HDHSZ 200
Spannkraft [kN] / bei Betriebs-
druck [bar]		 100 / 400 200 / 400
max. Belastungskraft [kN] 1 ) 125 250
max. Betriebsdruck [bar] 400
zulässige Spannmaßtoleranz [mm] +/- 2
Hub {mm} 6
Ölvolumen: Spannen / Lösen [cm3] 93 / 76 181 / 130
Max. Ölvolumenstrom [l/min] 2 ) 1,2
Endschalter:Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 · zwei induktive Näherungsschalter
· 10-30 V DC
· steckbar (M8x1), Kabellänger ca. 0,2 m
· Zuganker gelöst und in Lösestellung
gedreht S1
· Zuganker in Spannstellung gedreht S2
max. Betriebstemperatur [°C] 70
Gewicht [kg] 24 46



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder Drosselrückschlagventile reduziert werden.

Die Befestigung erfolgt durch Zylinderschrauben DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
