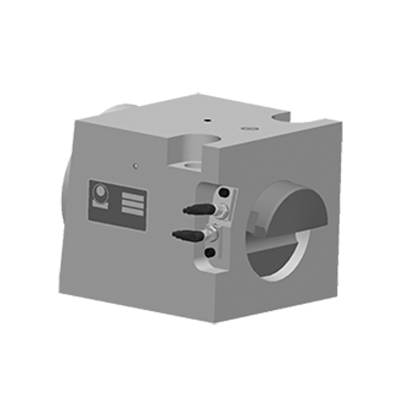

Hydraulischer Dreh-
Hubspann­zylinder

HDHSZ-A

  • für mittlere und große Pressen
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit Schlossplatte, U-Aussparung oder T-Nut
  • stationärer Einbau in Pressenstößel und -tisch

Funktionsweise

Je ein doppelt wirkender Hydraulikzylinder erzeugt die Drehbewegung, sowie die Ausfahr- und Spannbewegung des Zugankers.

Beschreibung

Der Zuganker ist zunächst komplett im Gehäuse versenkt und wird hydraulisch bis in die Endlage ausgefahren. Durch Umsteuern der Ventile wird zunächst die Dreh- und dann die Spannbewegung ausgeführt. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.b. durch entsperrbare Rückschlagventile)

Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Zum Lösen wird der Zuganker zunächst von der Spannstelle angehoben. Dann wird er durch umsteuern der Ventile in die Löseposition gedreht
und anschließend in die Parkposition im Gehäuse eingefahren.

  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • einfache Funktionsüberwachung durch Näherungsschalter
  • permanente Spannkraftüberwachung durch Drucküberwachung
  • geringer Installationsaufwand
  • nahezu wartungsfrei
  • hohe Spannkraft bei kleinsten Abmessungen
  • manuelles Drehen möglich

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Stromregelventil
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HDHSZ-A 100 HDHSZ-A 200 HDHSZ -A 400
Spannkraft [kN] / bei Betriebsdruck [bar] 100/215 200/238 400/232
max. Belastungskraft [kN] 1) 125 250 500
max. Betriebsdruck [bar] 250 250 250
zulässige Spannmaßtoleranz [mm] +/- 2 +/- 2 +/- 2
Hub {mm} 8 8 8
Ölvolumen: Spannen / Lösen [cm3] 70/112 113/152 212/319
Max. Ölvolumenstrom [l/min] 2 ) 1,2
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 · vier induktive Näherungsschalter
· 10-30 V DC
· steckbar (M8x1), Kabellänger ca. 0,2 m
· Zuganker in Lösestellung gedreht und eingefahren S1
· Zuganker in Spannstellung gedreht S2
· Zuganker eingefahren S3
· Zuganker ausgefahren S4
max. Betriebstemperatur [°C] 70
Gewicht [kg] 23 41 93



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder Drosselrück- schlagventile reduziert werden.
