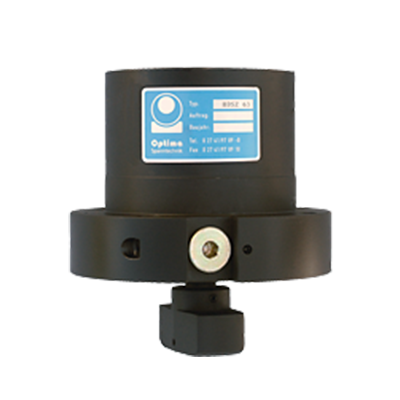

Hydraulischer
Drehspann­zylinder

HDSZ

  • für mittlere und große Pressen
  • zur Ober- und Unterwerkzeugspannung
  • für Werkzeuge mit Schlossplatte, U-Aussparung oder T-Nut
  • stationärer Einbau in Pressenstößel und -tisch

Funktionsweise

  • Ein einfach wirkender Hydraulikzylinder mit Federrückstellung führt die Spannbewegung aus.
  • Ein doppelt wirkender Hydraulikzylinder erzeugt die Drehbewegung.

Beschreibung

Eine hydraulische Dreheinheit dreht den Zugankerkopf um 90°. Anschließend führt der Spannzylinder den Spannhub aus. Die Bewegungsfolge ist intern gesteuert. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.

Zum Lösen wird der Zuganker durch eine Rückstellfeder vom Werkzeug abgehoben. Die Drehung erfolgt durch die hydraulische Dreheinheit.

  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • einfache Überwachung der Funktionen durch Näherungsschalter
  • geringer Installationsaufwand
  • nahezu wartungsfrei
  • hohe Spannkraft bei kleinsten Abmessungen
  • nur zwei Hydraulikanschlüsse erforderlich
  • manuelles Drehen möglich

  • entsperrbare Rückschlagventile
  • Stromregelventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Endschalter / Kabel

Technische Daten

Typ HDSZ-63 HDSZ 100 HDSZ 160
Spannkraft [kN] / bei Betriebs-
druck [bar]		 63 / 400 100 / 400 160 / 400
max. Belastungskraft [kN] 1 75 125 200
max. Betriebsdruck [bar] 400
zulässige Spannmaßtoleranz [mm] +/- 2
Hub {mm} 6
Ölvolumen: Spannen / Lösen [cm3] 14 / 14 19 / 4 31 / 6
Max. Ölvolumenstrom [l/min] 2) 1,2
Endschalter:Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 · zwei induktive Näherungsschalter
· 10-30 V DC
· steckbar (M8x1), Kabellänger ca. 0,2 m
· Zuganker gelöst und in Lösestellung
gedreht S1
· Zuganker in Spannstellung gedreht S2
max. Betriebstemperatur [°C] 70
Gewicht [kg] 11 15 22,5

1) “Bei höherer Belastung können mechanische Schäden auftreten.”
2) Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder Drosselrückschlagventile reduziert werden. Die Befestigung erfolgt durch Zylinderschrauben DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
