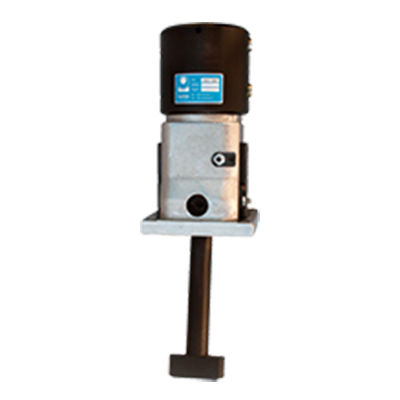

Hydraulisches
Schwenkspann­element

HSS

  • für Pressen ab mittlerer Größe
  • zur Oberwerkzeugspannung
  • für Werkzeuge oder Adapterplatten mit gleichen Abmessungen und U-Aussparungen
  • stationärer Anbau auf dem Stößelrand

Funktionsweise

  • Ein doppelt wirkender Hydraulikzylinder erzeugt die Spannkraft.
  • Die Schwenkbewegung erfolgt durch eine mechanische Führung.

Beschreibung

Der hydraulisch betriebene Spannzylinder erzeugt direkt die erforderliche Spannkraft. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig. Beim Lösevorgang wird der Zuganker entlastet und schwenkt anschließend zwangsgeführt in die Parkposition zurück.

  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • permanente Spannkraftüberwachung durch Drucküberwachung
  • geringer Installationsaufwand
  • nahezu wartungsfrei
  • einfache Funktionsüberwachung durch Näherungsschalter
  • niedriger Betriebsdruck

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Stromregelventil
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ HSS 100 HSS 200
Spannkraft [kN] / bei Betriebs-
druck [bar]		 100 / 200 200 / 200
max. Belastungskraft [kN] 1 ) 125 250
max. Betriebsdruck [bar] 200
zulässige Spannmaßtoleranz [mm] +/- 7
Hub [mm] 18
Ölvolumen: Spannen / Lösen [cm3] 209 / 255 407 / 452
Endschalter:Anzahl / Art (optional)
Betriebsspannung
Anschlussart
Bezeichnung		 • zwei induktive Näherungsschalter
• 10-30 V DC
• steckbar (M8 x 1)
• Zuganker eingeschwenkt S4
• Zuganker gelöst und ausgeschwenkt S5
max. Betriebstemperatur [°C] 70
Schwenkwinkel [°] 2 ) 10; 15; 20; 25; 30
Gewicht [kg] 27 32



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Bitte gewünschten Wert im Bestellschlüssel angeben

Die Befestigung erfolgt durch vier Schrauben M12, DIN EN ISO 4762 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
