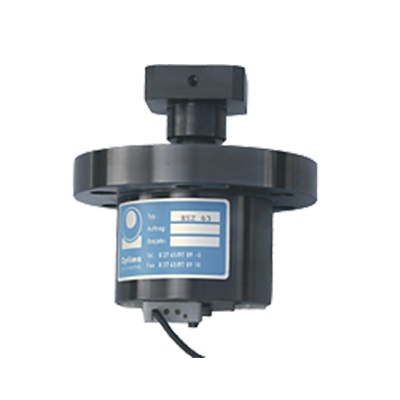

Hydraulischer
Spann­zylinder

HSZ

  • für mittlere und große Pressen
  • zur Unterwerkzeugspannung
  • für Werkzeuge mit T-Nuten
  • stationärer Einbau im Pressentisch

Funktionsweise

Ein doppelt wirkender Hydraulikzylinder erzeugt die Spannkraft.

Beschreibung

Der hydraulisch betriebene Spannzylinder erzeugt direkt die erforderliche Spannkraft. Zur Sicherung der Spannkraft muss der Hydraulikdruck aufrecht erhalten bleiben (z.B. durch entsperrbare Rückschlagventile). Eine Drucküberwachung mittels Druckschalter am Hydraulikaggregat ist notwendig.

  • große zulässige Spannmaßtoleranz
  • hohe Spannkraft bei kleinsten Abmessungen
  • vollautomatischer Betrieb
  • permanente Spannkraftüberwachung durch Drucküberwachung
  • geringer Installationsaufwand
  • nahezu wartungsfre

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate
  • Endschalter / Kabel

Technische Daten

Typ HSZ-63 HSZ 100 HSZ 160
Spannkraft [kN] / bei Betriebs-
druck [bar]		 63 / 400 100 / 400 160 / 400
max. Belastungskraft [kN] 1 ) 75 125 200
max. Betriebsdruck [bar] 400
zulässige Spannmaßtoleranz [mm] +/- 3
Hub {mm} 10
Ölvolumen: Spannen / Lösen [cm3] 16 / 16 26 / 26 43 / 40
Endschalter: Anzahl / Art (optional)
Betriebsspannung
Anschlussart
Bezeichnung		 1 induktiver Näherungsschalter
10-30 V DC
steckbar (M8x1), Kabellänge ca. 0,2 m
Zugang zum Spannbereich S1
max. Betriebstemperatur [°C] 70



1* “Bei höherer Belastung können mechanische Schäden auftreten.”

Die Befestigung erfolgt durch Zylinderschrauben DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
