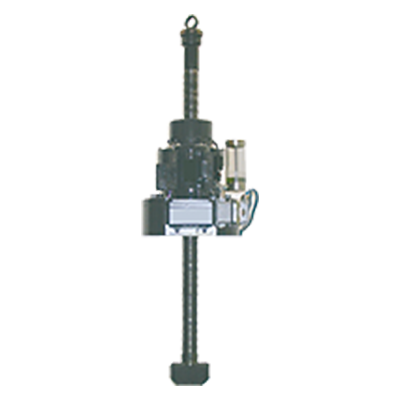

Elektromechanische
Stößelverriegelung
OSV II
- für Pressen ab mittlerer Größe
- zur Verriegelung des Stößels bei Arbeiten im Werkzeugraum oder in der Presse
- für mechanische und hydraulische Pressen
- erfordert außen am Stößel angeschweißte Konturplatten oder Aussparungen in der Fläche
- stationärer Anbau auf dem Pressenkopfstück
Funktionsweise
- Ein Elektromotor mit Getriebe erzeugt die axiale Bewegung.
- Der Hammerkopf wird zu Beginn des Verriegelungsvorgangs und zum Ende des Entriegelungsvorgangs um 90° gedreht.
- Der Pressenstößel kann in beliebiger Position verriegelt werden.
- Die Stößelverriegelung trägt die Masse des Stößels und seiner Anbauteile
Beschreibung
Ein Elektromotor versetzt über ein Getriebe eine Gewindemutter in Rotation. Dadurch wird die Spindel auf und ab bewegt. Der Zuganker, der in der Parkposition komplett ausgefahren ist, wird beim Verriegeln zunächst um 90° gedreht und fährt anschließend direkt bis an den Stößel bzw. die Konturplatte heran. Die Masse des Stößels und seiner Anbauteile ist so gegen Absinken gesichert. Ein Hydraulikpolster garantiert das Lösen des Zugankers auch unter Last (innerhalb des möglichen Löseweges). Ein Festfahren des Zugankers ist ausgeschlossen. Das Entriegeln des Stößels geschieht in umgekehrter Reihenfolge.
- Verriegelung des Stößels in jeder Position
- Lösen des Zugankers auch unter Last möglich
- elektrische Überwachung aller wichtigen Funktionen
- kompakte Abmessungen
- einmotoriger Betrieb
- Zulassung nach Sicherheitsstufe 4 möglich
- Steckverbinder
Technische Daten
| Typ | OSV II 500 |
|---|---|
| max. Belastungskraft [kN] 1 | 500 |
| Verriegelungsgeschwindigkeit [mm/s] | 85 |
| Motor: Art Betriebsspannung |
Drehstrommotor 400 V, 50 HZ, S3-ED 15% |
| Endschalter: Anzahl / Art Betriebsspannung Anschlussart Bezeichnung |
• zwei induktive Näherungsschalter • ein mechanischer Grenztaster • 10-30 V DC (Näherungsschalter) • 250 V AC, 230 V DC (Grenztaster) • induktiv: - PNP-Schließer • mechanisch: - ein Öffner zwangstrennend nach VDE 0113 - ein Schließer • Zuganker ausgefahren (Stößel frei) S1 (induk.) • Zuganker in Endlage gedreht S2 (induk.) • Stößel gesichert S3 (mech.) |
| Steckverbindung | Han® 25 D / Han® 3 HvE |
| max. Betriebstemperatur [°C] | 70 |
| Gewicht [kg] ca. | 220 |
Die Befestigung erfolgt durch vier Zylinderschrauben (DIN 912) M16 x 200 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
