Profilschienen­kupplungen

PKH-M

  • Verbinden von Profilschienen in verschiedenen Formen und Größen (z.B. Transferschienen bei Pressentransfers)
  • Verbinden von Anbauteilen (z.B.Greifer) an Handlinggeräte und Roboter

Beschreibung

Die Kupplung besteht aus einem Passiv- und Aktivteil aus Vergütungsstahl (Passivplatte z.T. aus Aluminium. Im Aktivteil wird mittels einer Links- Rechts -Gewinde-Mechanik der Spannbolzen zugestellt und erzeugt in Verbindung
mit dem Kupplungsbolzen des Passivteils die Spannkraft.

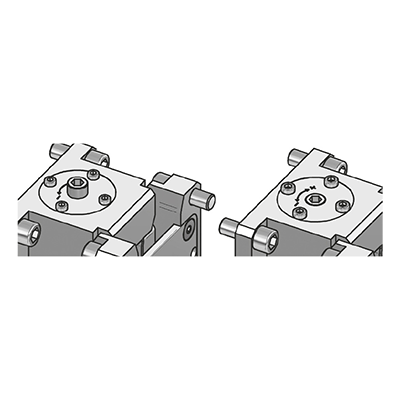

Der Spann- bzw. Lösevorgang kann durch die Position des Bediensechskantes (siehe Grafik rechts) kontrolliert werden. Die Spannverbindung ist selbsthemmend.

Für den Schienenwechsel ist ein horizontaler Kuppelweg (siehe Grafik rechts) notwendig.



  • Einfache Bedienung
  • Kurze Spannzeit durch Doppelgewinde
  • Keine Zufuhr von Betriebsmedium notwendig
  • kompakte Baulänge
  • Einfache Überwachung der Spannung optische Anzeige

  • Befestigungsschrauben
