Profilschienen­kupplungen

PKV-M

  • Verbinden von Profilschienen in verschiedenen Formen und Größen ( z.B. Transferschienen bei Pressentransfers)
  • Verbinden von Anbauteilen (z.B.Greifer) an Handlinggeräte und Roboter

Beschreibung

Die Kupplung besteht aus einem Passiv- und Aktivteil aus Vergütungsstahl. Im Aktivteil wird durch einen axial verschiebbaren Verriegelungsbolzen und einem mechanischen Spanngetriebe die Spannkraft erzeugt.

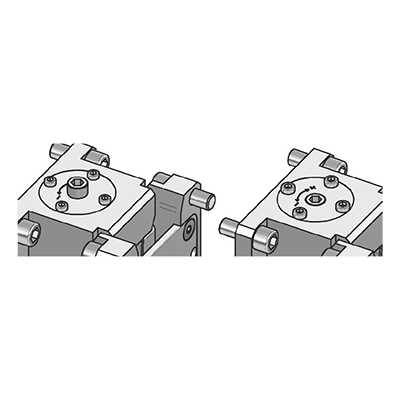

Der Spann-bzw. Lösevorgang kann durch die Position des Bediensechskantes (siehe Grafik rechts) kontrolliert werden. Die Spannverbindung ist selbsthemmend.

Für den Schienenwechsel ist ein horizontaler Kuppelweg (siehe Grafik rechts) notwendig.

  • Einfache Bedienung
  • Kurze Spannzeit durch Doppelgewind
  • Keine Zufuhr von Betriebsmedium notwendig
  • Einfache Überwachung der Spannung durch optische Anzeige

  • Befestigungsschrauben
