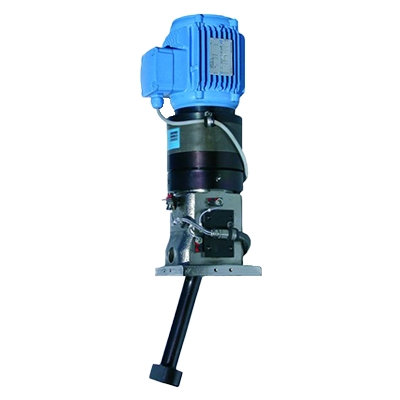

Elektromechanisches
Schwenkspannelement

ESS

  • für Pressen ab mittlerer Größe
  • zur Oberwerkzeugspannung
  • für Werkzeuge oder Adapterplatten mit gleichen Abmessungen und U-Aussparungen
  • stationärer Anbau auf dem Stößelrand

Funktionsweise

  • Ein Elektromotor mit Getriebe erzeugt die Spannkraft
  • Die Schwenkbewegung erfolgt durch eine mechanische Führung.

Beschreibung

Ein Elektromotor versetzt über ein Getriebe eine Mutter in Rotation. Dadurch wird ein Zugbolzen und der hiermit verbundene Zuganker auf bzw. abwärts bewegt.

Die Schwenkbewegung erfolgt mechanisch zwangsgeführt. Der gelöste Zuganker ist vollständig aus dem Werkzeugbereich herausgeschwenkt. Energie wird nur während des Spann- und Lösevorgangs benötigt.

Das Element ist mechanisch selbsthemmend. Die Spannkraft wird permanent überwacht.

  • mechanische Selbsthemmung
  • elektrische Überwachung aller Funktionen
  • vollautomatischer Betrieb
  • große zulässige Spannmaßtoleranz
  • permanente Spannkraftüberwachung

  • Endschalter / Kabel
  • Steckverbinder

Technische Daten

Typ ESS 60 ESS 120 ESS 240
Spannkraft [kN] 60 120 240
max. Belastungskraft [kN] 1) 100 200 400
zulässige Spannmaßtoleranz [mm] +/- 7
Hub [mm] 17
Spanngeschwindigkeit [mm/s] 2,2
Motor: Art
Betriebsspannung		 Drehstrom
400 V 50 HZ
Motorleistung [kW] 0,55 0,75 1,5
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 • vier induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• steckbar (M8x1)
• Zuganker eingeschwenkt S4
• Zuganker ausgeschwenkt S5
• Permanente Abfrage der Spann
kraft S6
• Maximale obere Stellung des Zug-
ankers (ohne Werkzeug gespannt) S7
max. Betriebstemperatur [°C] 70
Gewicht [kg] 40 43 48



1) “Bei höherer Belastung können mechanische Schäden auftreten.”
Die Befestigung erfolgt durch vier Schrauben M12, DIN 912 der Festigkeitsklasse 8.8 (nicht im Lieferumfang enthalten).
