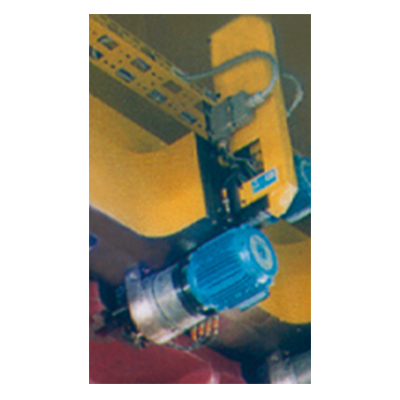

Flexible
Verschiebeeinheit

EVS mit EBS

  • für mittlere und größere Pressen (Großteilstufen- und Transferpressen)
  • für unterschiedliche Werkzeuggrößen und Spannmaße
  • zur Oberwerkzeugspannung
  • für Werkzeuge mit geradem Spannrand
  • auch für Nachrüstungen geeignet

Funktionsweise

  • Die elektrische Verschiebeeinheit bewegt das elektromechanische Blockspannelement entlang der T-Nut.
  • Die Spannkraft wird mittels elektrischem Antrieb und Zahnradgetriebe aufgebaut.

Beschreibung

Die elektrische Verschiebeeinheit positioniert das Blockspannelement mittels Spindel und Spindelmutter. Ein zweiter Elektromotor erzeugt mit Hilfe eines Getriebes einen Spindelhub. Dieser dreht einen Winkel-Spannbügel um seine Lagerung. Die so erzeugte Kraft wird auf den Spannrand des Werkzeuges übertragen. Das Lösen geschieht in umgekehrter Reihenfolge. Dieses System sorgt auch bei mittleren Spannmaßtoleranzen für kurze Spann- und Lösezeiten.

Alle Funktionen werden durch Endschaltersignale abgefragt. Die Spannkraft wird permanent überwacht. Mit der Maschinensteuerung können einzelne elektrische Verschiebeeinheiten abgeschaltet werden, so dass diese
Spannelemente in der Parkposition verweilen.

  • Spannen bei flexiblen Werkzeuggrößen
  • kurze Spann- und Lösezeiten
  • mechanische Selbsthemmung
  • Verschiebewege bis 800 mm möglich
  • elektrische Überwachung aller wichtigen Funktionen
  • permanente Spannkraftüberwachung
  • hoher Automatisierungsgrad
  • zentrale Bedienung
  • hohe mechanische Belastungskraft möglich

  • Endschalter / Kabel
  • Steckverbinder
  • Motoren

Technische Daten

Verschiebeeinheit EVS
Motor: Art
Betriebsspannung		 Drehstrom
400 V 50 HZ
Motorleistung [W] 60
Verschiebungsgeschwindigkeit [mm/s] 91
Endschalter: Art
Betriebsspannung
Bezeichnung		 • induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• Spannelement in Parkposition S1
• Spannelement am Werkzeug S2
• Ende des Verschiebeweges (optional) S5
Steckverbindung Han® 25 D
Han® 6 E



Spannelement EBS
Spannkraft [kN] 60 120 240
max. Belastungskraft [kN] 1) 100 200 450
Motor: Art
Betriebsspannung		 Drehstrom
400 V AC
Motorleistung [kW] 0,55 0,75 1,5
Endschalter: Art
Betriebsspannung
Bezeichnung		 • induktive Näherungsschalter
• PNP-Schließer; 10-30 V DC
• Spannbügel im zulässigen Spannbereich S4
• Spannbügel gelöst S5
• permanente Spannkraftabfrage S6
zulässige Spannmaßtoleranz [mm] +/- 5
max. Betriebstemperatur [°C] 70
Gewicht [kg] 53 56 58



1)“Bei höherer Belastung können mechanische Schäden auftreten.“ Die Befestigung erfolgt durch vier Sechskantschrauben mit Flansch (DIN 6921) M10x30 der Festigkeitsklasse 8.8 und zwei Spannstiften (DIN 1481) Ø8x20. (nicht im Lieferumfang enthalten)
