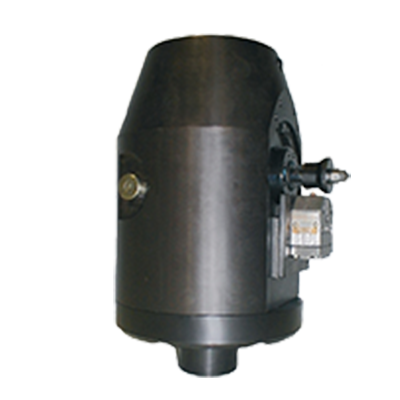

Hydromech­anischer
Zugspann­kopf

OHZ-K

  • für Werkzeuge und Sondermaschinen unterschiedlichster Bauart
  • zur Klemmung von Schlitten, Paletten, Drehtellern und ähnliche Objekten
  • zur Spannung von Reitstöcken, Maschinenständern oder Portalen, sowie Revolver von Drehmaschinen
  • stationärer Einbau

Funktionsweise

Die Spannkraft wird durch einen Kniehebelmechanismus aufgebaut. Dieser wird von einem doppeltwirkenden Hydraulikzylinder betätigt.

Beschreibung

Der hydraulisch betriebene Zugspannkopf erzeugt mittels Kniehebelsystem die Spannkraft. Das System ist mechanisch selbsthemmend. Der hydraulische Niederdruck ist nur während des Spann- und Lösevorgangs erforderlich. Durch den Optima-Aktivator wird die Spannkraft permanent und direkt überwacht.

Bei Spannkraftverlust wird eine Fehlermeldung generiert, die zum Maschinenstopp führt. Zum Lösen wird die Gegenseite des Hauptkolbens mit Hydraulikdruck beaufschlagt.

  • mechanische Selbsthemmung
  • Höchstmaß an Sicherheit durch permanente Spannkraftkontrolle per Aktivator
  • niedriger Betriebsdruck
  • hohe Spannkraft bei kleinsten Abmessungen
  • nahezu wartungsfrei
  • vollautomatischer Betrieb
  • einfache Überwachung der Funktionen durch Näherungsschalter / Grenztaster

  • entsperrbare Rückschlagventile
  • Verschraubungen
  • Hydraulikschläuche / Hydraulikzubehör
  • Hydraulikaggregate

Technische Daten

Typ OHZ-K 50 S OHZ-K
100 S		 OHZ-K
200 S
Spannkraft [kN] / 50 100 200
max. Belastungskraft [kN] 1 ) 63 125 250
max. Betriebsdruck [bar] min./max. 90/100 110 / 140
zulässige Spannmaßtoleranz [mm] +/- 0,2
Ölvolumen: Spannen [cm3] 30 / 30 70 / 70 130 / 130
max. Ölvolumenstrom [l/min] 2 ) 0,4 - 0,6 1,0 - 1,5 1,5 - 2,0
Endschalter: Anzahl / Art
Betriebsspannung
Anschlussart
Bezeichnung		 1 induktiver Näherungs-
schalter
10-30 V DC
steckbar M 12
S6		 1 mechanischer Grenz-
taster
250 V AC
Schraubenanschluss
S6
max. Betriebstemperatur [°C] 70
Gewicht [kg] 10 15 20



1* “Bei höherer Belastung können mechanische Schäden auftreten.”
2* Wird eine Pumpe mit größerer Fördermenge eingesetzt, so muss der Ölstrom über Stromregelventile oder Drosselrückschlagventile reduziert werden.

Die Befestigung erfolgt durch Zylinderschrauben DIN EN ISO 4762 der Festigkeitsklasse 10.9 (nicht im Lieferumfang enthalten).
